在智能制造與物聯網時代，壓力傳感器作為核心感知元件，其測量精度直接影響系統控制品質。從航空發動機的燃油壓力監測到醫療設備的微壓檢測，不同技術路徑的選擇往往決定了系統設計的成敗。本文將聚焦兩種主流技術，通過技術拆解與應用場景分析，為工程師提供技術選型參考。

一、提出問題：為何需要多元壓力檢測技術？

工業場景的復雜性催生了差異化技術需求：

測量范圍差異：從微帕級真空度到千帕級液壓監測

環境適應性挑戰：高溫、強電磁干擾等惡劣工況

動態響應要求：從靜態測量到高頻振動信號采集

這些需求差異促使工程師開發出電阻應變式、電容式、壓電式等多種技術方案，其中前兩者在商用領域占據主導地位。

二、分析問題：核心技術原理深度解析

電阻應變式傳感器：機械形變的電信號轉換

核心組件：

彈性敏感元件（不銹鋼膜片/鋁合金懸臂梁）

金屬應變片（康銅/鎳鉻合金箔材）

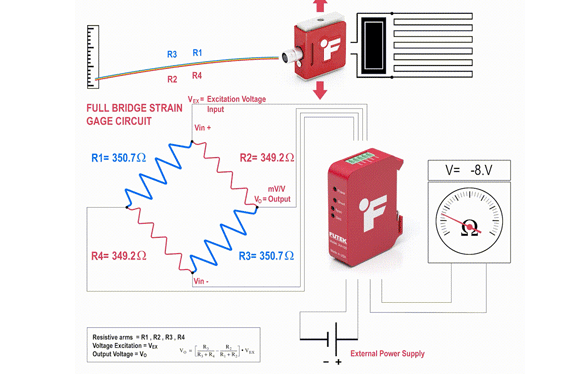

惠斯通電橋測量電路

工作原理：

當外力作用導致彈性元件形變時，粘貼其表面的應變片同步產生形變，引發金屬絲電阻變化（ΔR/R=K·ε，K為靈敏系數）。四臂電橋結構將微小電阻變化轉換為電壓輸出，經信號調理電路放大后形成可測量的電信號。

電容式傳感器：非接觸式精密測量方案

核心組件：

平行板電容器（陶瓷基板/金屬鍍層）

彈性介質層（硅橡膠/聚酰亞胺）

差動式測量結構

工作原理：

壓力作用使彈性介質層變形，改變極板間距或有效面積（A），導致電容值變化（C=ε?·ε?·A/d）。差動式設計通過兩組電容器的反向變化抵消溫度漂移，配合高頻振蕩電路實現納米級位移檢測。

常見問題解答（QA）

Q1：兩種技術如何應對溫度干擾？

A：電阻應變式采用溫度自補償應變片，電容式通過差動結構抑制熱膨脹影響。

Q2：電容式傳感器為何需要驅動電路？

A：電容變化量通常在pF級，需高頻振蕩電路將微小變化轉換為頻率信號，提升信噪比。

Q3：是否存在交叉干擾問題？

A：電阻應變式易受橫向力影響，電容式對介質介電常數變化敏感，需通過結構優化降低干擾。

本文總結

壓力傳感器技術演進始終圍繞"精度-可靠性-成本"三角平衡展開。電阻應變式憑借成熟工藝占據工業測量主導地位，電容式則憑借納米級分辨率在精密檢測領域開辟新戰場。理解其核心差異，是進行傳感器選型的關鍵前提。隨著MEMS工藝的發展，兩種技術正在向微型化、集成化方向持續演進，為物聯網時代提供更豐富的感知解決方案。
