人造髖關節疲勞測試

髖關節假肢，跟大多數假肢一樣，不是一種尺寸就能適合所有人。先進的3D打印技術，如直接激光金屬燒結(DLMS)可以降低成本、客戶化定制、金屬植入。可靠性、耐久性和耐疲勞性對植入患者的生存能力至關重要。疲勞和力量測試必須符合ISO 7206 - 4,6和pi- 58(ISO7206 - 8)和ASTM F 2580的髖關節植入測試規范。通過配合使用測力傳感器及帶顯示和模擬輸出的放大器，就可以輕松地實現測試的自動化并記錄所需數據。

詳細介紹

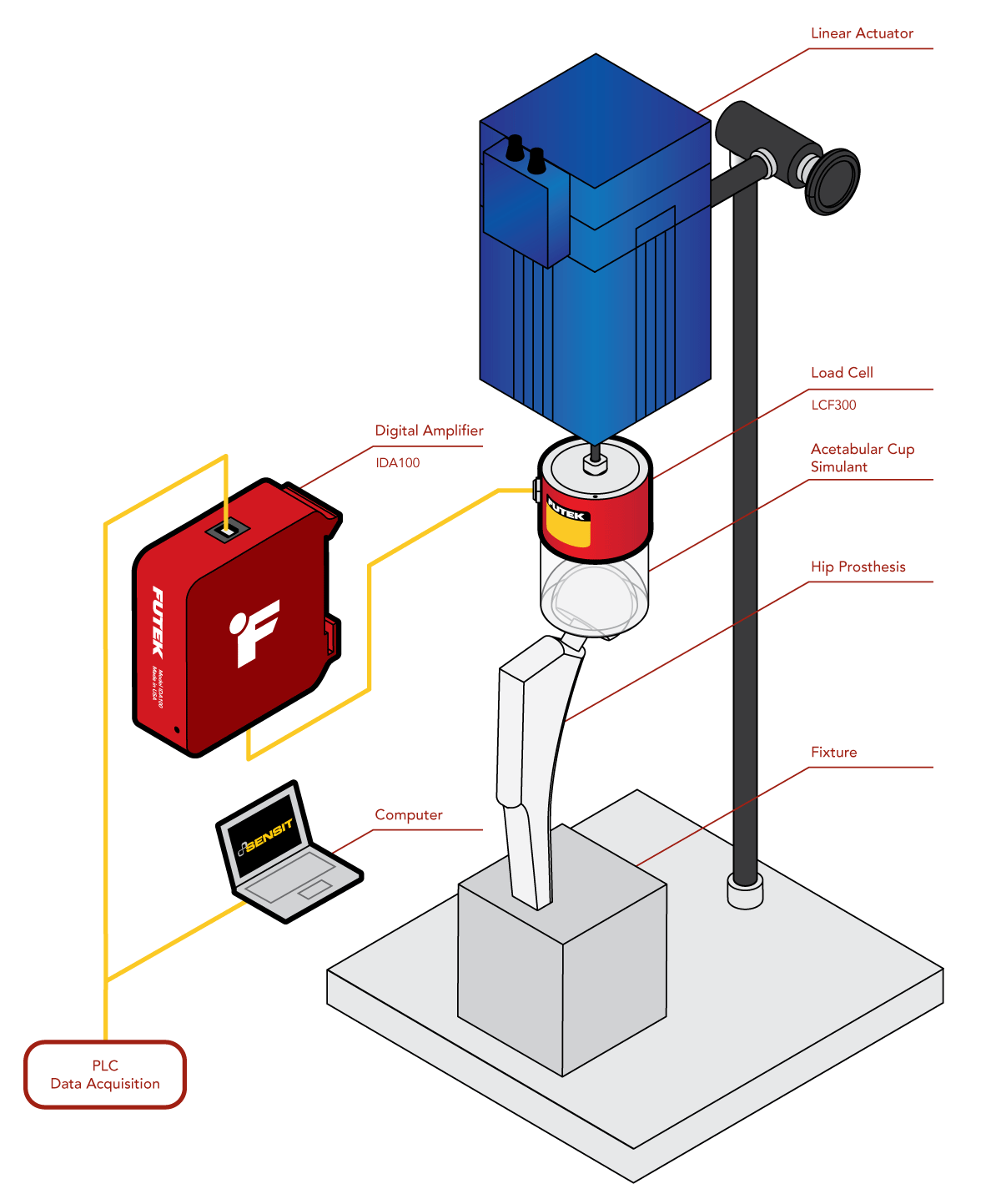

1、人工髖關節的股骨干被固定在測試夾具中，然后將股骨頭固定在特制的髖臼杯上。

2、然后在髖臼杯和線性致動器之間安裝一個 LCF300 輪輻式拉壓力傳感器，用于測試期間的力測量。

3、在測試過程中，LCF300 測壓元件的信號被發送到 IDA100 可配置數字放大器。 IDA100 產生一個放大的模擬信號，可以反饋到測試設置 PLC 進行閉環控制。

4、IDA100 的數 字信號 是通過 FUTEK SENSIT?軟件顯示/記錄/繪圖為符合ISO 7206 - 4、6 和 PI-58(ISO 7206 - 8),和 ASTM F 2580。

5、IDA100 能夠進行數字配置，允許傳感器校準、放大器增益和跨距設置，所有這些都可以從配備PC 上的SENSIT 控制。

6、LCF300 是FUTEK公司最敏感的傳感器之一。在有額外負載的情況下，LCF300提供了準確的測試數據。

7、可選地，MTA500 多軸力傳感器可用于測量沿 Z 軸的力和 X 軸和 Y 軸的力矩。
